Lavadora Speed Queen Quantum Card Ready SWNNY2SP116
Lavadora Speed Queen Quantum Card Ready SWNNY2SP116 - sin señal de ocupado
Configuración recomendada del panel de control
Fijo ➜ Operado por pulsos
Longitud del pulso: 50 ms., repetición de pulsos: 1, señal de ocupación:ninguna, ocupada por 25 minutos
Configuración recomendada de la máquina
Desde el modo manual (configuración de la máquina), debe cambiar la máquina a Pulso:
PLSNod debe configurarse en 128
PLSdEn debe configurarse en .25 por pulso o, si es una cantidad fija, puede configurarse en, por ejemplo, 3.00$

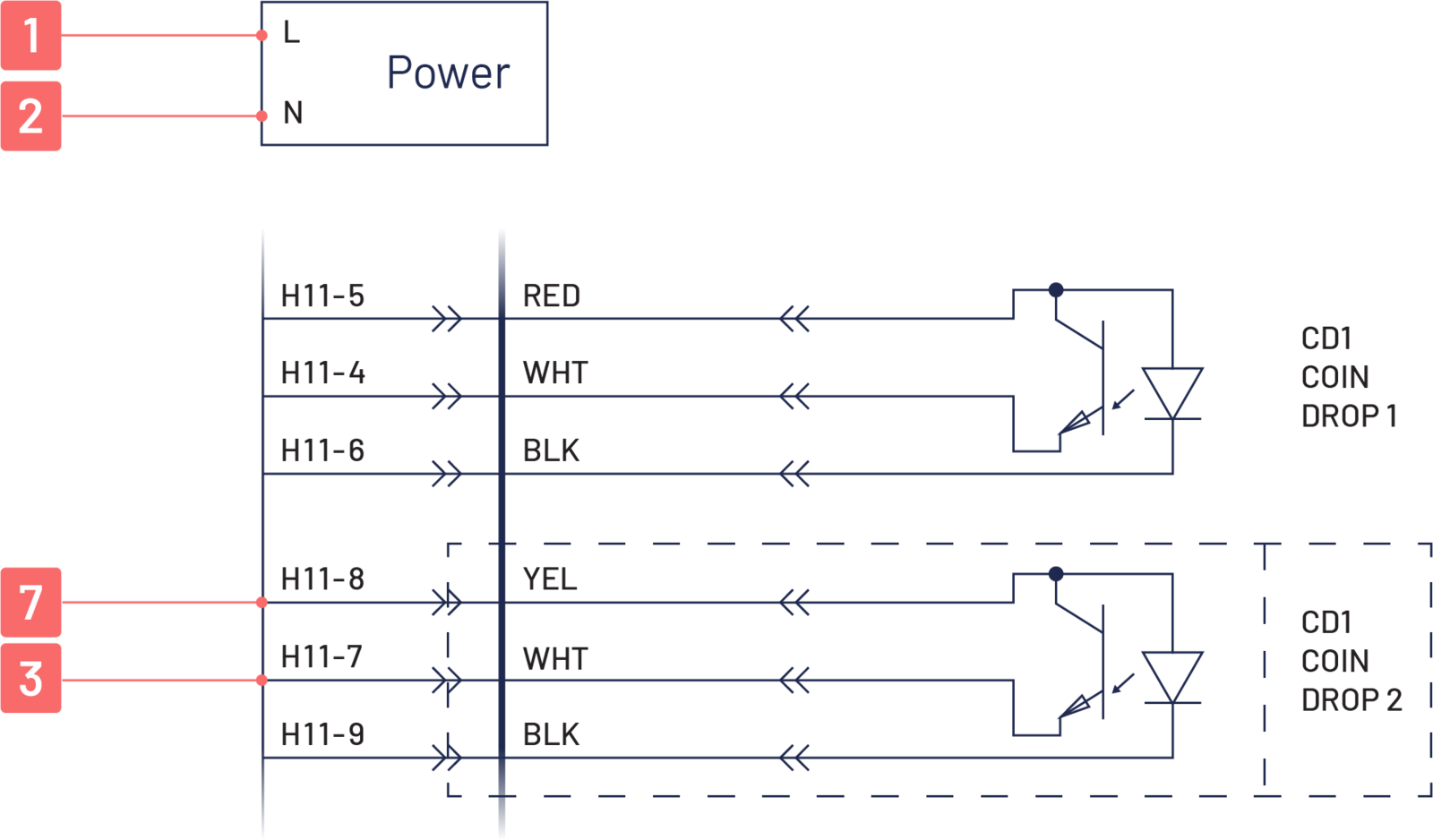

Cableado
Ojo: Debe agregarse un puente entre H11-10 y H11-12 en la máquinaEl conector H11 se utiliza para la señal de inicio.
No. | AW PRO310 or higher | Cableado |
|---|---|---|
1 | Cable no. 1 | Linea |
2 | Cable no. 2 | Neutro |
3 | Cable no. 3 | H11 - 7 |
4 | Cable no. 4 | No se utiliza |
5 | Cable no. 5 | No se utiliza |
6 | Cable no. 6 | No se utiliza |
7 | Cable no. 7 | H11 - 8 |
Actualizado el: 22/12/2024
